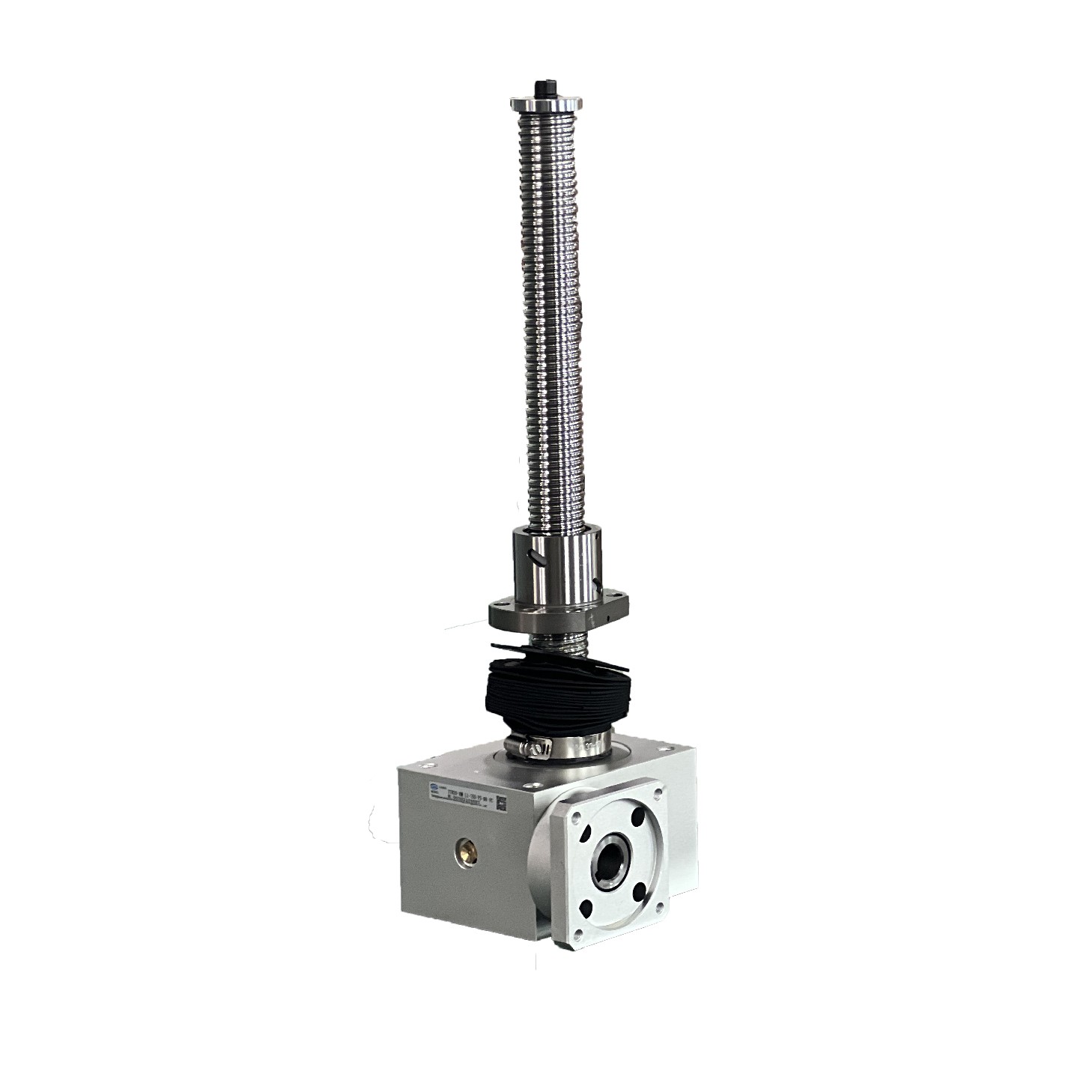

TheKiire{0}}kuulkruvi tungrauaon spetsiaalne lineaarne ajam, mis muudab pöörleva liikumise suure-kiirusega lineaarseks liikumiseks läbi täppis-töödeldud kuulkruvi ja suure-tõhusa käigukasti. Selle põhieelis seisneb kuulkruvi veerehõõrdumise põhimõttes, mis minimeerib hõõrdumist kruvi ja mutri vahel, võimaldades oluliselt suuremat kiirust ja tõhusust võrreldes traditsiooniliste libisevhõõrdumise{4}}põhiste kruvitungraudadega. Ülekandetõhususega 90–95%-, mis ületab tunduvalt trapetsikujuliste kruvitungraua 30–70%{11}}, säilitab see äärmiselt madala temperatuuritõusu ja kulumise isegi pideva suure{12}}kiirusega töötamise ajal. See täiturmehhanism on loodud taluma kergeid kuni raskeid koormusi, tagades samas mikroni{14}}taseme positsioneerimise täpsuse, muutes selle ideaalseks selliste rakenduste jaoks nagu automatiseeritud pakkimisliinid, kiire materjalikäsitlus, täppistestiseadmed ja tööstuslikud tõstesüsteemid, mis nõuavad kiiret tsükliaega ja ühtlast jõudlust. Sellel on kompaktne, modulaarne disain, mis võimaldab paindlikku paigaldamist kitsastesse kohtadesse koos täielike kohandamisvõimalustega, et kohaneda erinevate tööstuslike nõuetega, sealhulgas kandevõime, käigupikkus ja kiirusvahemik.

Ultra-Kiire ja tõhusus: Suure jõudlusega-kuulkruvi ja optimeeritud käigukastiga varustatud see saavutab lineaarse kiiruse kuni 550 mm/s, lühendades oluliselt töötsükli aega ja parandades tootmise efektiivsust. Veerehõõrdekonstruktsioon tagab kõrge ülekandetõhususe, minimeerides energiatarbimist ja vähendades soojuse teket pikaajalisel-kiire-kiirusel töötamise ajal, mis on ööpäevaringse pideva tööstsenaariumide puhul ülioluline (100% töötsükkel).

Erakordne täpsus ja stabiilsus: Täppis{0}}maanduskuulkruvi (C3/C5 klass) ja ülitäpne-käigukast tagavad korduva positsioneerimise täpsuse kuni ±0,01 mm, tagades ühtlase liikumise juhtimise isegi suurtel kiirustel. Integreeritud kuulmutri ja tiguratta konstruktsioon jaotab koormuse ühtlaselt, suurendades stabiilsust ja pikendades kasutusiga, samas kui -pöörlemisvastane juhik minimeerib kruvide triivimist, et tagada partii partii järel töökindlus.

Madal hõõrdumine ja pikk kasutusiga: Kuulkruvi veereva kontakti disain vähendab hõõrdumist miinimumini, vältides liigset kulumist võrreldes traditsiooniliste kruvitungraudadega. Kvaliteetsed materjalid-, sealhulgas induktsioon-karastatud kruvivõllid ja korpuse-karastatud mutrid-, tagavad suurepärase kulumis- ja korrosioonikindluse, mille eeldatav kasutusiga on tavalistes töötingimustes üle 50 000 tunni. Optimeeritud kuuli tagastussüsteem vähendab veelgi jooksumüra ja pikendab komponendi pikaealisust.

Kompaktne disain ja paindlik paigaldus: Integreeritud struktuur (ühendab kuulkruvi, käigukasti ja korpuse) välistab üleliigsed komponendid, mille tulemuseks on kompaktne ja kerge disain, mis säästab paigaldusruumi. See toetab mitut paigaldussuunda (püsti, tagurpidi, horisontaalselt) ja seda saab hõlpsasti integreerida olemasolevatesse tootmisliinidesse ilma ulatuslike muudatusteta. Kuubikujuline korpus võimaldab paindlikku paigaldust ja ühilduvust mitme -jack-sünkroonsüsteemidega ilma täiendavate koonusülekanneteta.

Madal hooldus ja kulu-tõhus: eeltäidetud eluaegse kõrge-temperatuuriga kulumisvastase-määrdega (kruviosa määre ja käiguosa õlivann), see ei vaja regulaarset õlivahetust ega keerulist hooldust, vähendades kasutuskulusid ja seisakuid. Erinevalt hüdrosüsteemidest pole sellel õlilekke ohtu, mis hoiab töökeskkonna puhtana ja välistab vajaduse abiseadmete, nagu pumbad ja torustikud, järele.

Kiirel-kuulkruvi tungraual on tugev, integreeritud sisemine struktuur, mille iga komponent on täpselt-töödeldud ja optimeeritud suure-kiiruse, stabiilsuse ja vastupidavuse tagamiseks. Kõik komponendid töötavad sünergias, et tagada sujuv, tõhus jõuülekanne ja täpne lineaarne liikumine:

Täppis{0}}kuulkruvi: südamikukomponent, mis on valmistatud ülitugevast{0}}legeerterasest, millel on täielik induktsioonkarastus ja täppislihvimine. Sellel on optimeeritud rajaprofiil ja kontaktnurk, mis on ühendatud kvaliteetse-terasest kuulidega, mis ringlevad sujuvalt kruvi ja mutri vahel. Integreeritud kuuli tagastussüsteem (sisseehitatud mutri korpusesse) võimaldab suurt pöörlemiskiirust kuni 150 000 DN, tagades kiire lineaarse liikumise ilma täpsust ohverdamata. Kuulkruvi muudab pöörleva liikumise lineaarseks liikumiseks minimaalse hõõrdumisega, tagades suure tõhususe ja vähese kulumise.

Integreeritud kuulmutter ja tiguratas: võtmetähtsusega struktuuriuuendus, mis ühendab kuulmutri ja tiguratta üheks komponendiks, vähendades üldist suurust ja kõrvaldades mehaanilise kliirensi. See disain tagab kuulmutri ühtlase koormuse jaotuse, parandades ohutust ja pikendades kasutusiga. Tiguratas on valmistatud spetsiaalsest alumiiniumist pronksmaterjalist, mis on täppis{2}}töödeldud suure tugevuse tagamiseks ja tiguvõlliga sujuvaks haardumiseks.

Tõhus{0}}käigukast: varustatud karastatud legeerterasest tiguülekande komplekti või koonusülekandega, mis on mõeldud suureks-kiiruseks ja madala-müraga töötamiseks. Käigukomplekt läbib täpse lihvimise ja kuumtöötluse, et tagada kõrge pöördemomendi ülekanne, väike lõtk ja pikaajaline vastupidavus. Raskete -koormustega mudelite puhul kasutatakse koonusrull-laagreid või tõukejõu isejoonduvaid-rull-laagreid nii tõuke- kui ka radiaalkoormuse käsitlemiseks, tagades stabiilsuse suurel-kiirusel töötamisel.

Anti{0}}Pöörlemisjuhiku mehhanism: Kuulmutri sisse ehitatud juhik minimeerib kruvi triivimist lineaarse liikumise ajal, tagades stabiilse ja täpse positsioneerimise. See takistab kruvil koos mutriga pöörlemist, säilitades ühtlase lineaarse liikumise isegi maksimaalsel kiirusel, mis on ülitäpse{1}}rakenduste (nt automatiseeritud testimis- ja positsioneerimissüsteemid) jaoks ülioluline.

Tihendus- ja määrimissüsteem: mitmekihilised labürinttihendid ja kõrgtemperatuurilised-õlitihendid takistavad tolmu, niiskuse ja saasteainete sisenemist sisemistesse komponentidesse, tagades usaldusväärse toimimise karmides keskkondades. Käigukast kasutab suurel-kiirusel töötamise ajal vastupidavuse tagamiseks õlivannimäärimist, samas kui kruvisektsioon kasutab hoolduse hõlbustamiseks määrdeainet. Eeltäidetud -eluaegne määrimine välistab vajaduse sagedaste määrimiskontrollide järele.

Kerge ja jäik korpus: valmistatud surve-valualumiiniumist (kerge-koormusega mudelid) või kõrgtugevast malmist/valuterasest (raske-koormustega mudelid) korpusel on konstruktsiooni jäikuse ja põrutuskindluse parandamiseks integreeritud ribi tugevdus. Kompaktne disain vähendab surnud ruumi, võimaldades madalamat varustuse üldist kõrgust ja rohkem ruumi tõstmiseks.

1. Elektrimootori ajam (kõige tavalisem)

Struktuur: otse ühendatud vahelduvvoolu servomootori, samm-mootori või kolme-faasilise asünkroonmootoriga, integreeritud käigukastiga sujuvaks jõuülekandeks. Saadaval on valikulised pidurimootorid, mis kompenseerivad kuulkruvi tungraudade loomuliku iselukustumise puudumist, tagades koormuse stabiilsuse voolukatkestuse või hädaseiskamise ajal.

Eelised: Võimaldab automatiseeritud juhtimist, täpset kiiruse ja asukoha reguleerimist ning integreerimist PLC, CANopen, Modbus või Profinet süsteemidega. Sobib suure-kiirusega, suure-sagedusega ja pideva töö stsenaariumide jaoks, vähendades käsitsi tööd ja parandades tootmise efektiivsust. Servomootori variant tagab suurema positsioneerimistäpsuse ja dünaamilise reaktsiooni, mis sobib ideaalselt täppisautomaatikaliinide jaoks.

Rakenduse stsenaariumid: automatiseeritud tootmisliinid,{0}}kiire materjalikäsitlus, täppispositsioneerimissüsteemid, pakkimismasinad ja tööstuslikud tõsteseadmed, mis nõuavad pidevat automatiseeritud tööd.

2. Käsirattavedu (käsijuhtimine)

Struktuur: Varustatud ussivõlliga ühendatud ergonoomilise käsirattaga (kokkupandav või eemaldatav), mis võimaldab kuulkruvi keeramiseks ja lineaarse liikumise saavutamiseks käsitsi pöörata. Käsiratta hoob kasutab mehaanilist eelist, et vähendada käsitsi jõudu, muutes selle kasutamise lihtsaks isegi raskete koormuste korral.

Eelised: pole vaja välist toiteallikat, sobib toitevabade -keskkondade, ajutiste toimingute või hooldusstsenaariumide jaoks. Lihtne struktuur, odav ja lihtne töö, mis ei nõua professionaalset koolitust. Valikuline pöördemomendi piirkonstruktsioon hoiab ära käsiratta kahjustamise liigse jõu tõttu.

Rakenduse stsenaariumid: välihooldus, väikese{0}}seadmete reguleerimine, ajutised tõstetööd ja stsenaariumid, kus toiteallikas ei ole saadaval või on ebastabiilne (nt välitööd, hädaabihooldus).

3. Mitme-pistikuga sünkroonajam

Struktuur: mitu kiiret-kuulkruvi tungrauda, ​​mis on ühendatud sünkroonvõllide ja koonuskäigukastide kaudu, et saavutada ühtlane sünkroonne lineaarne liikumine. Ajamit saab toita ühest mootorist (väikese ja keskmise mastaabiga{2}}süsteemide puhul) või mitme mootoriga (suure-mahuga raskete{4}}koormussüsteemide jaoks), et tagada ühtlane kiirus ja asend kõigis pistikutes.

Eelised: välistab vajaduse täiendavate koonusülekannete järele, tagades sünkroonse täpsuse Vähem kui 0,1 mm või sellega võrdne. Sobib suurte ebaühtlaste koormate tõstmiseks või positsioneerimiseks (nt suured töölauad, vormide kinnitusseadmed, konveiersüsteemid), mis nõuavad stabiilset ühtlast liikumist. Kompaktne disain võimaldab paindlikku konfiguratsiooni, et sobitada erinevate seadmete suurustega.

Rakenduse stsenaariumid: suuremahulised{0}}tööstuspressid, vormide positsioneerimissüsteemid, raske{1}}konveieri kõrguse reguleerimine ja mitme-punkti sünkroonsed tõste-/positsioneerimistööd auto-, lennundus- ja logistikatööstuses.
